Sistem pengujian getaran elektrodinamika
Created with Pixso.

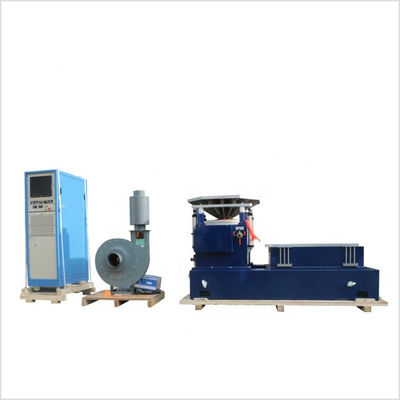

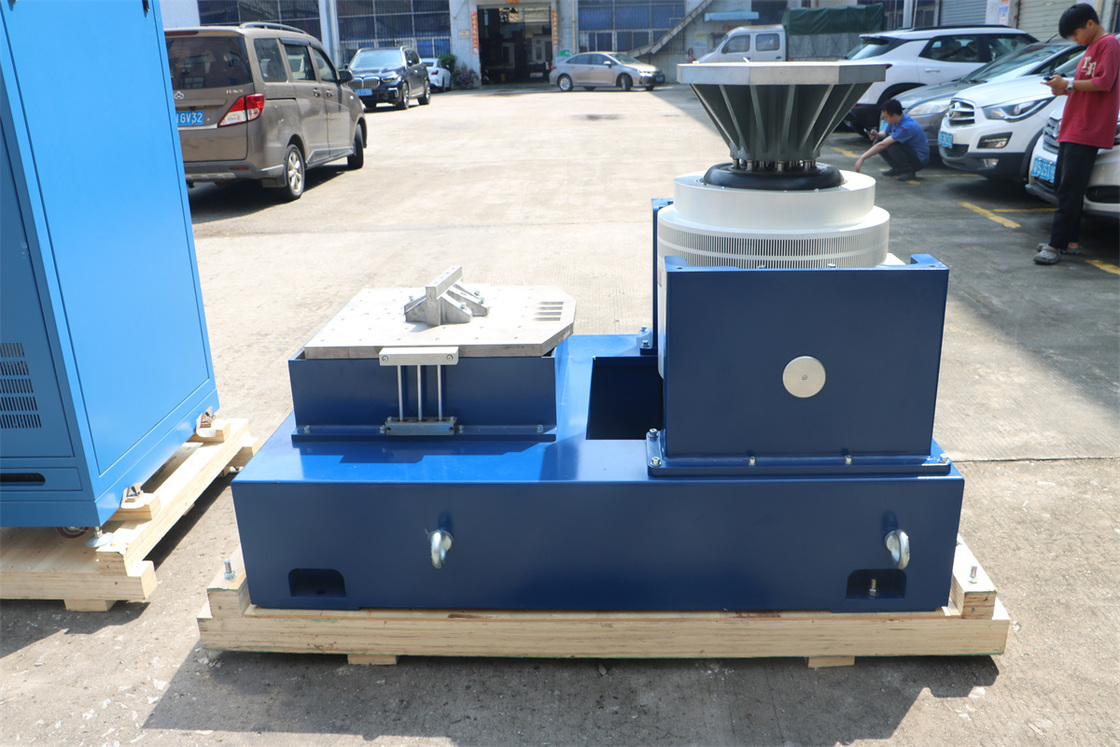

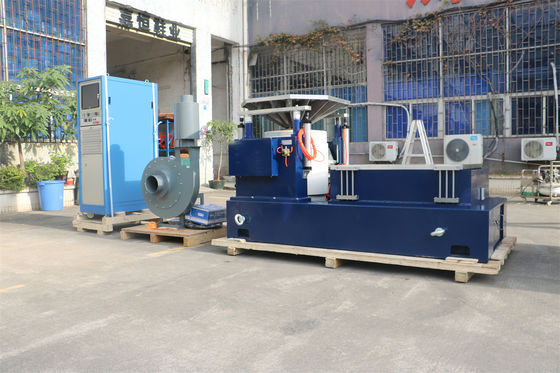

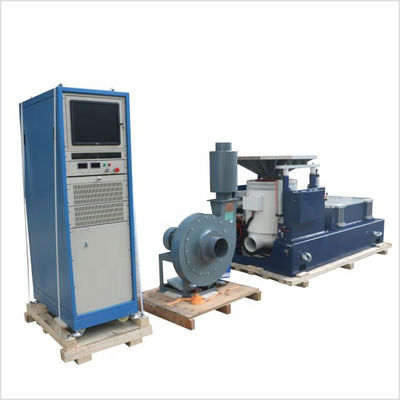

Penggerak Getaran 10kN yang Dikendalikan Presisi dengan Tabel 500x500mm untuk Uji Multi-Axis

Penggerak Getaran 10kN yang Dikendalikan Presisi dengan Tabel 500x500mm untuk Uji Multi-Axis

Nama merek: PRECISION
Nomor Model: VTS-10
MOQ: 1
Harga: $6000
Ketentuan Pembayaran: T/t
Kemampuan Penyediaan: 100/bulan
Informasi Rinci
Tempat asal:
CINA
Sertifikasi:
CE ISO
Dukungan khusus:
OEM ODM
kekuatan sinus:
10kn
Kekuatan acak:
10kn
Kekuatan kejut:
20kn
Rentang frekuensi:
1-3000Hz
Pemindahan:
51mm
Kecepatan:
2.0
Ukuran meja:
500x500mm
Kemasan rincian:
Kemasan Ekspor Standar
Menyediakan kemampuan:
100/bulan
Menyoroti:

10kN Force Vibration Shaker

,

500x500mm Tabel Vibration Shaker

,

Penggerak getaran yang dikendalikan dengan presisi

Deskripsi Produk

Penggetar Getaran 10kN yang Dikontrol Presisi dengan Meja Vertikal dan Horizontal 500x500mm



Kami Penggetar Getaran 10kN yang Dikontrol Presisi adalah sistem serbaguna dan sangat akurat yang dirancang untuk validasi komponen berukuran kecil hingga sedang yang ketat. Menghasilkan 10 kN (1.000 kgf) gaya yang terkontrol dan menampilkan platform pengujian 500mm x 500mm yang praktis untuk aplikasi vertikal dan horizontal, sistem ini adalah pilihan ideal untuk laboratorium yang membutuhkan pengujian multi-sumbu dengan fidelitas tinggi dalam jejak yang ringkas. Ini adalah alat yang sempurna untuk R&D, jaminan kualitas, dan pengujian kepatuhan di sektor elektronik, otomotif, dan perangkat medis.



Fitur Utama



  • Keluaran Gaya Presisi 10 kN: Memberikan gaya yang stabil dan terkontrol yang cocok untuk menguji komponen dan prototipe sensitif secara akurat, memastikan fidelitas data tinggi yang sangat penting untuk analisis terperinci.

  • Platform Kompak 500mm x 500mm: Ukuran angker (untuk pengujian vertikal) dan meja luncur horizontal terintegrasi (untuk pengujian sumbu X dan Y) yang dioptimalkan secara efisien mengakomodasi sebagian besar komponen dan sub-rakitan berukuran kecil dan sedang.

  • Kemampuan Getaran Tiga Sumbu: Sistem terintegrasi ini memungkinkan pengujian komprehensif dalam sumbu vertikal (sumbu Z) pada penggetar dan horizontal (sumbu X dan Y) pada meja luncur. Hal ini penting untuk mereplikasi beban dinamis multi-arah yang kompleks dari penggunaan dunia nyata.

  • Kontrol Elektrodinamik Presisi: Penggetar berkinerja tinggi kami menyediakan pembangkitan semua profil getaran kompleks (sinus, acak, kejutan, dll.) yang akurat, berulang, dan terkontrol, memastikan hasil pengujian dapat diandalkan dan dapat diaudit.

  • Meja Luncur Horizontal yang Sangat Stabil: Meja luncur film oli terintegrasi dibuat untuk stabilitas dan kekakuan tinggi, secara efektif menangani momen terbalik dan mempertahankan gerakan yang tepat di seluruh sumbu horizontal.

  • Sistem Kontrol yang Mudah Digunakan: Menampilkan perangkat lunak intuitif yang menyederhanakan pemrograman, eksekusi, dan pelaporan data pengujian, membuat pengujian tingkat lanjut dapat diakses oleh semua teknisi.

  • Pengoperasian yang Tenang & Ramah Laboratorium: Dirancang untuk integrasi ke dalam laboratorium penelitian dan pengembangan, sistem beroperasi secara efisien sambil mempertahankan profil kebisingan yang lebih rendah dibandingkan dengan sistem yang lebih besar dan bertenaga lebih tinggi.



Aplikasi



  • Elektronik & Semikonduktor: Pengujian daya tahan dan kelelahan papan sirkuit cetak (PCB), konektor, sensor, dan paket IC.

  • Otomotif: Validasi multi-sumbu dari ECU kecil, sensor otomotif, rakitan pencahayaan, dan komponen interior.

  • Perangkat Medis: Pengujian keandalan komponen elektronik dan mekanik sensitif yang digunakan dalam peralatan medis yang sangat penting.

  • Komponen Dirgantara: Kualifikasi unit avionik kecil dan transduser untuk beban dinamis multi-sumbu.

  • Penelitian & Pengembangan: Analisis dinamika struktural terperinci dan pencarian resonansi pada komponen prototipe.



Manfaat



  • Fidelitas Data Tinggi: Kontrol presisi memastikan akurasi dan pengulangan maksimum, sangat penting untuk R&D tingkat lanjut dan analisis kegagalan.

  • Efisien Ruang & Biaya: Menyediakan kemampuan pengujian multi-sumbu penting dalam jejak yang ringkas, menawarkan nilai luar biasa dan memaksimalkan ruang laboratorium.

  • Validasi Daya Tahan Unggul: Menguji komponen secara ketat di bawah beban dinamis multi-sumbu yang realistis, yang mengarah pada lebih sedikit kegagalan di lapangan dan peningkatan keandalan produk.

  • Keserbagunaan untuk Berbagai Industri: Platform fleksibel yang memenuhi kebutuhan R&D, jaminan kualitas, dan pengujian kepatuhan di berbagai sektor teknologi tinggi.

Spesifikasi



Gaya Sinus/Acak/Kejut yang Dinilai 1.100 kgf/1.100 kgf/2.200 kgf Massa Angker 11kg
Rentang Frekuensi 5-3.000 Hz Ukuran Sisipan (Standar) M8
Perpindahan Maks./Kontinu p-p 51 mm/ 51 mm Titik Pemasangan Beban (Standar) 17
Kecepatan Maks. 2,0 m/s Frekuensi Alami-Sumbu Dorong <3Hz
Percepatan Maks. Sinus/Acak 100/60g Dukungan Beban Vertikal Mac 300 kg
Diameter Angker 235 mm Medan Sesat @ 152 mm di atas meja ≤1mT (10 gauss)
Frekuensi Resonansi Fundamental 2.500 Hz (nom.) ± 5% Dimensi PxLxT 940 mmx715 mmx780 mm
Momen Terbalik Angker yang Diizinkan 300 Nm Berat (Tidak Dikemas) 1.000 kg






Penggerak Getaran 10kN yang Dikendalikan Presisi dengan Tabel 500x500mm untuk Uji Multi-Axis 0Penggerak Getaran 10kN yang Dikendalikan Presisi dengan Tabel 500x500mm untuk Uji Multi-Axis 1



Siap untuk mendapatkan sistem pengujian multi-sumbu yang bertenaga, presisi, dan ringkas? Hubungi pakar kami hari ini untuk membahas persyaratan Anda untuk Penggetar Getaran 10kN yang Dikontrol Presisi dengan Meja Vertikal dan Horizontal 500x500mm
