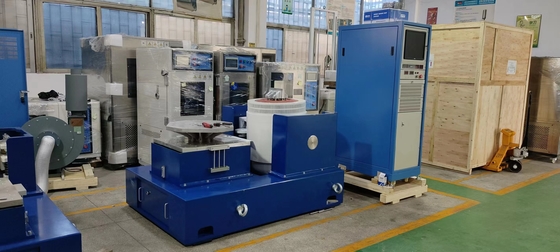

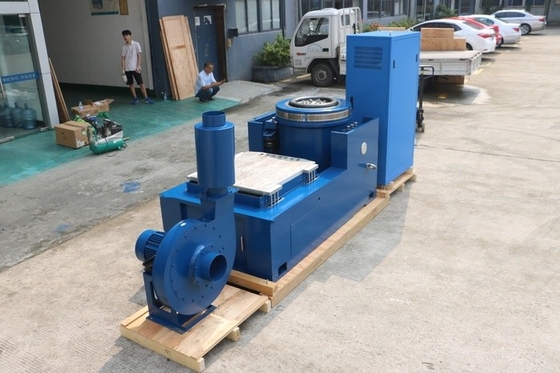

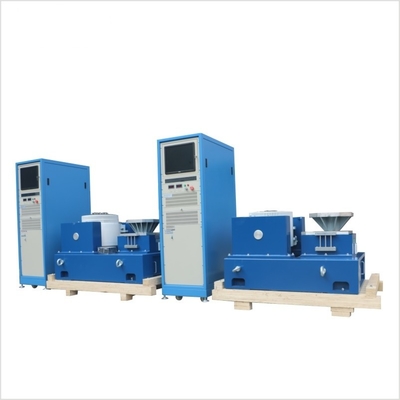

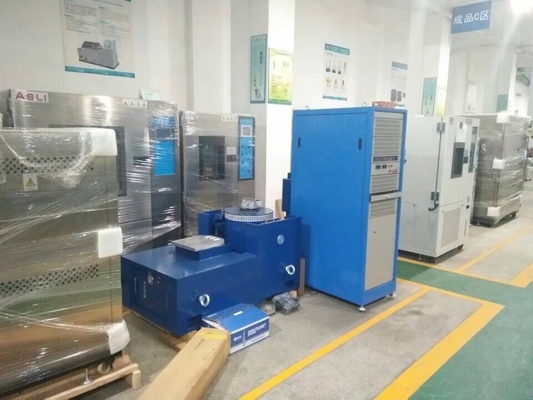

Sistem pengujian getaran elektrodinamika

ANSI/EIA-364-28D-1999 Tabel Uji Getaran untuk Konektor dan Soket Listrik

Nama merek:	PRECISION
Nomor Model:	VTS-10
MOQ:	1
harga:	$6000
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Dukungan yang disesuaikan:

OEM ODM

kekuatan sinus:

20KN

kekuatan acak:

20KN

kekuatan kejut:

40KN

Rentang frekuensi:

1-3000Hz

Penghapusan:

76mm

Kecepatan:

2.0

Ukuran Tabel:

1200x1200mm

Kemasan rincian:

Kemasan standar ekspor

Menyediakan kemampuan:

100/bulan

Menyoroti:

tabel getaran untuk pengujian Soket

Tabel getaran untuk konektor listrik

Tabel uji getaran EIA-364-28D-1999

Deskripsi Produk

Tabel getaran untuk pengujian konektor dan soket listrik, memenuhi ANSI/EIA - 364 - 28D - 1999

Dalam bidang teknik listrik, konektor listrik dan soket adalah pahlawan yang tidak dikenal yang memastikan konektivitas yang mulus dalam berbagai sistem listrik.Dari elektronik konsumen seperti smartphone dan laptop hingga mesin industri yang kompleks dan peralatan aerospaceStandar ANSI/EIA-364-28D-1999 menyediakan serangkaian pedoman komprehensif untuk pengujian getaran konektor dan soket listrik,dan tabel getaran yang dirancang untuk memenuhi standar ini adalah alat penting bagi produsen dan profesional kontrol kualitas.Aku tidak tahu.

1Pentingnya pengujian getaran untuk konektor dan soket listrikAku tidak tahu.

Memastikan Konektivitas yang Dapat DiandalkanAku tidak tahu.

Konektor listrik dan soket terus-menerus terkena getaran dalam aplikasi dunia nyata.konektor dalam sistem listrik mobil tunduk pada getaran dari mesinDalam lingkungan industri, getaran mesin dapat mempengaruhi kinerja konektor di panel kontrol dan sistem distribusi daya.Pengujian getaran bertujuan untuk mensimulasikan getaran ini dalam lingkungan yang terkendaliDengan membuat konektor dan soket mengalami getaran, produsen dapat mengidentifikasi masalah potensial seperti kontak yang longgar, koneksi intermiten, atau isolasi yang rusak.Hal ini memungkinkan perbaikan desain untuk dilakukan, memastikan bahwa konektor dan soket mempertahankan koneksi listrik yang dapat diandalkan sepanjang umur mereka, mengurangi risiko kegagalan sistem.Aku tidak tahu.

Memenuhi Standar Industri dan Persyaratan KeselamatanAku tidak tahu.

Mematuhi standar ANSI/EIA - 364 - 28D - 1999 sangat penting bagi industri listrik.Standar ini tidak hanya membantu dalam menstandarisasi proses pengujian getaran tetapi juga memastikan bahwa konektor listrik dan soket memenuhi tingkat keselamatan dan kinerja yang diperlukanDalam aplikasi di mana kegagalan listrik dapat memiliki konsekuensi yang parah, seperti pada peralatan medis atau sistem aerospace, konektor dan soket yang sesuai sangat penting.Dengan menggunakan tabel getaran yang memenuhi standar ini, produsen dapat menunjukkan bahwa produk mereka telah menjalani pengujian yang ketat dan cocok untuk digunakan dalam aplikasi kritis,Memberi kepercayaan kepada pengguna akhir tentang keandalan dan keselamatan sistem listrik yang mereka pasang.Aku tidak tahu.

2Memahami Standar ANSI/EIA - 364 - 28D - 1999Aku tidak tahu.

Persyaratan Utama StandarAku tidak tahu.

Standar ANSI/EIA-364-28D-1999 menguraikan persyaratan rinci untuk pengujian getaran konektor dan soket listrik.tingkat amplitudo, dan durasi uji. rentang frekuensi biasanya mencakup spektrum yang relevan dengan getaran yang dapat dihadapi konektor dan soket, biasanya dari beberapa hertz hingga beberapa ratus hertz.Tingkat amplitudo, diukur dalam hal percepatan (g), dengan hati-hati dikalibrasi untuk mensimulasikan intensitas getaran dalam berbagai skenario dunia nyata.standar dapat menentukan tingkat amplitudo yang berbeda untuk konektor yang digunakan dalam lingkungan industri getaran tinggi dibandingkan dengan yang digunakan dalam pengaturan kantor yang relatif stabilDurasi pengujian juga didefinisikan dengan jelas, memastikan bahwa konektor dan soket mengalami paparan getaran yang cukup untuk secara akurat menilai daya tahan jangka panjang mereka.Aku tidak tahu.

Standarisasi untuk Penjaminan MutuAku tidak tahu.

Standar ini berfungsi sebagai patokan untuk jaminan kualitas di industri konektor dan soket listrik.membuat lebih mudah untuk mengidentifikasi bidang perbaikanDengan mengikuti standar, produsen dapat memastikan bahwa produk mereka kompatibel dengan berbagai sistem listrik dan memenuhi harapan pelanggan dan badan pengawas.Standar ini juga mempromosikan konsistensi dalam proses manufaktur, yang mengarah pada produk berkualitas lebih tinggi dan lebih sedikit kegagalan listrik di lapangan.Aku tidak tahu.

3Bagaimana Tabel Getaran BekerjaAku tidak tahu.

Prinsip Kerja Tabel GetaranAku tidak tahu.

Tabel getaran untuk menguji konektor dan soket listrik biasanya beroperasi pada prinsip elektrodinamika atau hidrolik.arus listrik diterapkan pada kumparan bergerak yang ditangguhkan dalam medan magnetMenurut aturan tangan kiri Fleming, ini menciptakan kekuatan yang menyebabkan gulungan bergerak.yang kemudian bergetar konektor listrik dan soket ditempatkan di atasnyaTabel getaran dapat menghasilkan berbagai frekuensi getaran dan amplitudo dengan menyesuaikan arus listrik dan karakteristik medan magnet.cairan hidrolik digunakan untuk menghasilkan kekuatan yang menyebabkan meja bergetarAliran dan tekanan cairan hidrolik dikendalikan untuk menghasilkan profil getaran yang diinginkan.Aku tidak tahu.

Komponen Tabel GetaranAku tidak tahu.

Meja getaran terdiri dari beberapa komponen utama. Meja adalah platform di mana konektor dan soket listrik dipasang.Hal ini dirancang datar dan kaku untuk memastikan transfer getaran seragam ke sampel ujiSumber daya, apakah itu adalah penguat daya listrik dalam sistem elektrodinamika atau pompa hidrolik dalam sistem hidrolik, menyediakan energi yang diperlukan untuk menghasilkan getaran.Kontroler adalah otak dari sistem, memungkinkan operator untuk mengatur parameter getaran yang diinginkan seperti frekuensi, amplitudo, dan durasi uji.sensor seperti akselerometer digunakan untuk mengukur tingkat getaran aktual dari mejaSensor ini memberikan umpan balik ke pengontrol,memungkinkan penyesuaian waktu nyata untuk memastikan bahwa profil getaran tetap dalam batas yang ditentukan dari standar ANSI/EIA - 364 - 28D - 1999.Aku tidak tahu.

Nominal Sinus/Sampel/Kekuatan Tabrakan	2,200 kgf/2.000 kgf/4.400 kgf	Massa Armature	25 kg
Jangkauan Frekuensi	5-3.000 Hz	Ukuran sisipan (standar)	M10
Max. /Penggeseran Kontinyu p-p	76 mm/63 mm	Penyambungan beban: poin (standar)	21
Max. Kecepatan	2.0 m/s	Aksi Frekuensi-Tekan Alam	3Hz
Max. Sinus/ akselerasi acak	88/60 g	Max. Dukungan beban vertikal	400 kg
Diameter Armature	340 mm	Bidang tersesat @ 152 mm di atas meja	≤1mT (10 gauss)
Frekuensi Resonansi Dasar	2,700 Hz (nom.) ± 5%	Dimensi LxWxH	1,160 mm x 880 mm x 1,050 mm
Moment terbalik armature yang diizinkan	500 Nm	Berat (tidak terikat)	1700 kg

4. Fitur kinerja ANSI/EIA - 364 - 28D - 1999 Tabel getaran yang sesuaiAku tidak tahu.

Pengendalian Getaran yang TepatAku tidak tahu.

Untuk memenuhi standar ANSI/EIA - 364 - 28D - 1999, tabel getaran harus menawarkan kontrol getaran yang tepat.dengan akurasi frekuensi sering dalam ± 0Amplitudo getaran juga dapat dikontrol dengan tepat, dengan akurasi amplitudo biasanya dalam ± 1%.Tingkat presisi ini sangat penting untuk memastikan bahwa hasil pengujian dapat diandalkan dan dapat diulangMisalnya, ketika menguji konektor listrik berkinerja tinggi yang digunakan di pusat data,Tabel getaran harus dapat mereproduksi dengan tepat getaran yang akan dialami akibat operasi kipas pendingin dan peralatan lainnya., yang memungkinkan produsen untuk menilai kinerja dengan akurat.Aku tidak tahu.

Jangkauan Dinamis yang luasAku tidak tahu.

Kemampuan untuk mencakup rentang dinamis yang luas adalah fitur penting lainnya.seperti dalam sistem hiburan rumahTabel getaran harus mampu menghasilkan getaran dalam rentang yang luas ini.Ini harus dapat mensimulasikan getaran ringan selama penggunaan normal serta getaran yang lebih intens selama penanganan kasar atau di lingkungan operasi yang kerasRentang dinamis yang luas memastikan bahwa semua skenario getaran yang mungkin dapat diuji secara efektif.Aku tidak tahu.

Konstruksi yang Kuat dan Dapat DiandalkanAku tidak tahu.

Mengingat sifat pengujian getaran yang berulang, tabel getaran dibangun dengan konstruksi yang kuat dan andal.Meja dan komponen mekanik lainnya terbuat dari bahan yang kuat seperti aluminium atau baja untuk menahan kekuatan tinggi yang dihasilkan selama uji getaranKomponen listrik dan hidrolik, termasuk sumber daya dan pengontrol, dirancang untuk beroperasi terus menerus di bawah kondisi tekanan tinggi tanpa degradasi.Peralatan ini juga dilengkapi dengan fitur keamanan untuk melindungi spesimen uji dan operatorKonstruksi yang kuat ini memastikan bahwa tabel getaran dapat melakukan ribuan tes selama umurnya tanpa perawatan yang signifikan,mengurangi waktu henti dan meningkatkan efisiensi proses pengujian.Aku tidak tahu.

5. Aplikasi tabel getaran dalam pengujian konektor dan soket listrikAku tidak tahu.

Pengujian Konektor Elektronik KonsumenAku tidak tahu.

Konektor dalam elektronik konsumen, seperti port USB, jack headphone, dan konektor baterai, diuji menggunakan tabel getaran.Konektor ini harus tetap fungsional dan mempertahankan koneksi listrik yang baik bahkan ketika perangkat dikenakan getaran penanganan normalMisalnya, konektor USB smartphone diuji untuk memastikan bahwa ia dapat menahan getaran yang disebabkan oleh pengguna berjalan dengan telepon di saku mereka.Tabel getaran dapat mensimulasikan getaran ini, memungkinkan produsen untuk mengidentifikasi dan mengatasi masalah potensial dengan desain konektor.Aku tidak tahu.

Evaluasi Konektor Listrik IndustriAku tidak tahu.

Konektor listrik industri digunakan dalam berbagai aplikasi, dari panel distribusi listrik hingga peralatan manufaktur.Konektor ini sering terkena getaran yang lebih parah dibandingkan dengan elektronik konsumenTabel getaran digunakan untuk menguji konektor di lingkungan industri untuk memastikan mereka dapat mempertahankan kinerja mereka di bawah kondisi yang keras.konektor di pusat kontrol motor industri skala besar diuji untuk memastikan bahwa mereka tidak longgar atau mengalami koneksi intermiten karena getaran motorTabel getaran dapat secara akurat mensimulasikan getaran di lingkungan industri, membantu produsen meningkatkan keandalan konektor listrik industri mereka.Aku tidak tahu.

Penjaminan mutu konektor kedirgantaraan dan pertahananAku tidak tahu.

Aplikasi kedirgantaraan dan pertahanan menuntut tingkat keandalan tertinggi dari konektor dan soket listrik.sistem panduan rudal, dan peralatan komunikasi militer. Konektor ini harus berfungsi dengan sempurna bahkan di bawah getaran ekstrem selama penerbangan, peluncuran, dan operasi di lingkungan yang keras.Tabel getaran dapat mensimulasikan getaran intens yang dialami dalam aplikasi ini, yang memungkinkan produsen untuk memastikan bahwa konektor mereka memenuhi persyaratan ketat industri aerospace dan pertahanan.Aku tidak tahu.

6KesimpulanAku tidak tahu.

Tabel getaran yang sesuai dengan ANSI/EIA - 364 - 28D - 1999 adalah alat penting untuk pengujian konektor dan soket listrik.Dengan secara akurat meniru getaran yang dihadapi komponen ini dalam aplikasi dunia nyata, memungkinkan produsen untuk mengevaluasi dan meningkatkan produk mereka. dengan kontrol getaran yang tepat, jangkauan dinamis yang luas dan konstruksi yang kuat,peralatan ini memainkan peran penting dalam pengembangan dan jaminan kualitas konektor listrik dan soketApakah itu pengujian konektor untuk elektronik konsumen, aplikasi industri, atau aerospace dan sistem pertahanan,Penggunaan tabel getaran semacam itu adalah faktor kunci dalam memastikan konektivitas listrik yang andal..Aku tidak tahu.

If your business is involved in the manufacturing or quality control of electrical connectors and sockets and you require a reliable vibration testing solution that meets the ANSI/EIA - 364 - 28D - 1999 standardKami menawarkan state-of-the-art tabel getaran dengan fitur yang disesuaikan dengan kebutuhan khusus pengujian komponen listrik.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang bagaimana produk kami dapat meningkatkan kualitas dan keandalan konektor dan soket listrik Anda.
