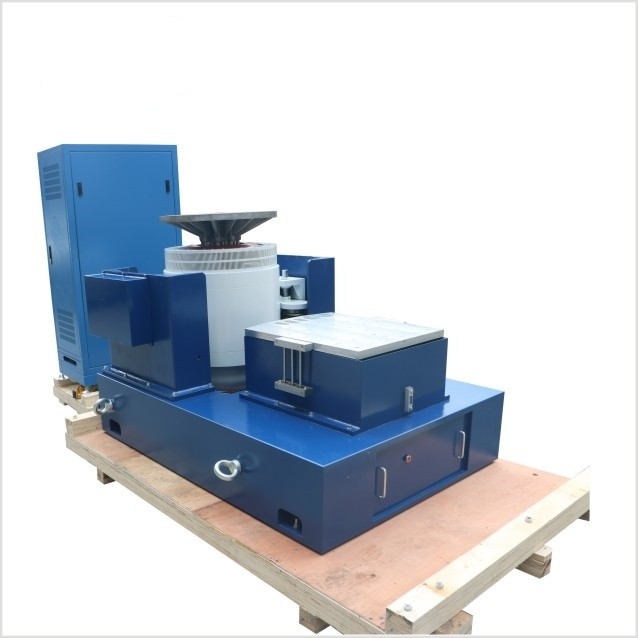

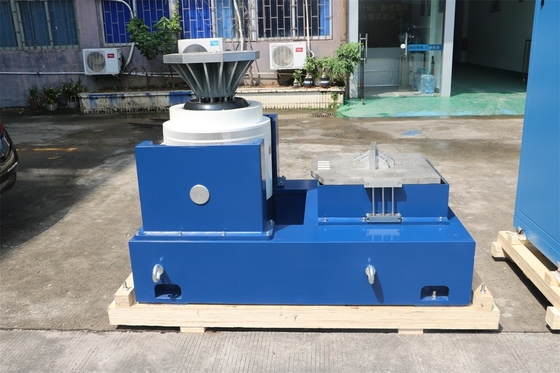

Sistem pengujian getaran elektrodinamika

Sistem Electrodynamic Vibration Shaker untuk Sinus Burst dan Random Vibration Testing

Nama merek:	PRECISION
Nomor Model:	VTS-20
MOQ:	1
harga:	$6000
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Dukungan yang disesuaikan:

OEM ODM

kekuatan sinus:

20KN

kekuatan acak:

20KN

kekuatan kejut:

40KN

Rentang frekuensi:

1-3000Hz

Penghapusan:

76mm

Kecepatan:

2.0

Ukuran Tabel:

1200x1200mm

Kemasan rincian:

Kemasan standar ekspor

Menyediakan kemampuan:

100/bulan

Menyoroti:

Vibration Shaker System Untuk Sine Burst

Sistem Shaker pengujian getaran acak

Deskripsi Produk

Vibration Shaker System untuk pengujian sinus burst, pengujian acak dan sinus vibration

Dalam lanskap pengembangan produk dan jaminan kualitas yang terus berkembang, pengujian getaran telah muncul sebagai alat yang sangat diperlukan di berbagai industri.Dari aerospace dan otomotif untuk elektronik dan barang-barang konsumen, memastikan keandalan dan daya tahan produk dalam berbagai kondisi getaran sangat penting.serta pengujian getaran acak dan sinus, menawarkan solusi komprehensif untuk mengevaluasi kinerja produk dalam skenario dunia nyata.

1Pentingnya Tes Getaran yang BerbedaAku tidak tahu.

Pengujian Sinus Burst

Pengujian sinus burst melibatkan produk yang mengalami serangkaian getaran gelombang sinus dengan amplitudo tinggi dan durasi pendek.Jenis pengujian ini sangat berguna untuk mengidentifikasi frekuensi resonansi dalam produkResonansi terjadi ketika frekuensi alami produk cocok dengan frekuensi getaran yang diterapkan, yang menyebabkan peningkatan yang signifikan dalam amplitudo getaran.misalnya, komponen seperti bagian mesin pesawat harus diuji untuk resonansi.Dengan melakukan tes semburan sinus menggunakan sistem getaran shaker, produsen dapat menentukan frekuensi resonansi ini dan membuat modifikasi desain untuk menghindari masalah terkait resonansi.

Tes getaran acak

Pengujian getaran acak bertujuan untuk mensimulasikan getaran yang kompleks dan tak terduga yang dihadapi produk di lingkungan dunia nyata.seperti getaran mesin di kendaraan, getaran dari mesin di lingkungan industri, atau getaran selama transportasi. getaran ini memiliki rentang frekuensi dan amplitudo yang luas.Pengujian getaran acak membantu dalam menilai bagaimana produk akan melakukan di bawah kondisi getaran kacau sepertiSebagai contoh, di industri elektronik, smartphone dan laptop diuji untuk getaran acak untuk memastikan bahwa komponen internal mereka, seperti papan sirkuit dan hard drive,dapat menahan getaran selama penggunaan normal dan transportasiMetode pengujian ini memungkinkan produsen untuk mengidentifikasi potensi kelemahan dalam desain produk, seperti koneksi longgar atau komponen rapuh.

Pengujian getaran sinus

Pengujian getaran sinus melibatkan penerapan getaran gelombang sinus frekuensi tunggal pada suatu produk.Jenis pengujian ini berguna untuk memahami bagaimana produk akan bekerja di bawah getaran periodikMisalnya, di industri otomotif, mount mesin diuji dengan getaran sinus untuk menentukan kemampuan mereka untuk mengisolasi getaran mesin dari tubuh kendaraan.Dengan mengontrol frekuensi dan amplitudo getaran sinus, produsen dapat menilai efektivitas desain mount mesin dalam mengurangi getaran dan meningkatkan kenyamanan kendaraan secara keseluruhan.

2Memahami Vibration Shaker SystemAku tidak tahu.

Prinsip Kerja

Vibration shaker system beroperasi pada prinsip elektrodinamika atau hidrolik. Dalam sistem elektrodinamika, arus listrik diterapkan pada kumparan yang bergerak yang ditangguhkan dalam medan magnet.Menurut aturan tangan kiri Fleming, ini menciptakan kekuatan yang menyebabkan kumparan bergerak. Gerakan kumparan ditransfer ke meja shaker, di mana produk atau sampel uji ditempatkan.Untuk menghasilkan berbagai jenis getaran, arus listrik yang diberikan ke kumparan dikendalikan dengan tepat. Untuk tes ledakan sinus, arus disesuaikan untuk menghasilkan gelombang sinus jangka pendek, amplitudo tinggi.Untuk pengujian getaran acak, generator sinyal acak digunakan untuk mengontrol arus, menciptakan pola kompleks getaran.cairan hidrolik digunakan untuk menghasilkan kekuatan yang menyebabkan meja shaker bergetarAliran dan tekanan cairan hidrolik diatur untuk mencapai profil getaran yang diinginkan.

Komponen dari Sistem Vibration Shaker

Sistem penggeter getaran terdiri dari beberapa komponen utama. penguat daya bertanggung jawab untuk memasok daya yang diperlukan untuk menggerakkan penggeter.Ini memperkuat sinyal listrik ke tingkat yang cukup untuk menghasilkan getaran yang signifikanOperator dapat memasukkan parameter getaran tertentu ke dalam pengontrol, seperti rentang frekuensi, amplitudo, dan jenis tes getaran (sinus burst,acakKontroler kemudian menghasilkan sinyal kontrol yang sesuai ke penguat daya.Meja shaker dirancang sebagai platform yang kaku dan datar untuk memastikan transfer getaran yang seragam ke spesimen uji.Selain itu, sensor seperti akselerometer ditempatkan pada meja shaker dan sampel uji untuk mengukur tingkat getaran yang sebenarnya.memungkinkan penyesuaian real-time untuk mempertahankan profil getaran yang diinginkan.

3Bagaimana Sistem Shaker Getaran Melakukan Tes BerbedaAku tidak tahu.

Prosedur pengujian Sinus Burst

Untuk pengujian ledakan sinus, operator pertama-tama menetapkan parameter di pengontrol, termasuk frekuensi ledakan sinus, amplitudo, dan jumlah ledakan.Kontroler kemudian mengirim sinyal ke penguat daya, yang pada gilirannya mendorong shaker untuk menghasilkan getaran sinus yang ditentukan.dan akselerometer mengukur respon sampel untuk semburan sinusJika sampel menunjukkan tanda-tanda getaran atau resonansi yang berlebihan, data yang dikumpulkan oleh akselerometer dapat digunakan untuk menganalisis masalah.jika komponen dalam satelit mengalami resonansi selama tes sinus burst, insinyur dapat menggunakan data untuk memodifikasi desain komponen atau menambahkan bahan peredam untuk mengurangi efek resonansi.

Proses pengujian getaran acak

Dalam pengujian getaran acak, pengontrol menggunakan generator sinyal acak untuk membuat sinyal listrik acak.Meja shaker bergetar dalam pola acak, mensimulasikan getaran dunia nyata. akselerometer terus-menerus mengukur tingkat getaran dari meja shaker dan sampel uji.Kontroler membandingkan tingkat getaran yang diukur dengan profil getaran acak yang diinginkan dan membuat penyesuaian pada penguat daya jika perluSebagai contoh, ketika menguji perangkat medis untuk getaran acak,Sistem penggetar getaran dapat memastikan bahwa perangkat dapat menahan getaran yang mungkin dialami selama transportasi dan penggunaan normal.

Eksekusi pengujian getaran sinus

Selama pengujian getaran sinus, operator mengatur frekuensi dan amplitudo gelombang sinus di pengontrol.Kontroler kemudian menghasilkan sinyal sinus-gelombang yang diperkuat oleh amplifier daya dan dikirim ke shakerTabel shaker bergetar pada frekuensi dan amplitudo yang ditentukan, dan akselerometer memantau respon sampel uji.Data ini dapat digunakan untuk mengevaluasi kinerja sampel pada frekuensi tertentuMisalnya, ketika menguji sistem suspensi kendaraan, pengujian getaran sinus dapat membantu menentukan parameter desain optimal untuk mengurangi getaran pada frekuensi tertentu,seperti yang disebabkan oleh mesin kendaraan atau kesalahan jalan.

Nominal Sinus/Sampel/Kekuatan Tabrakan	3,000 kgf/3,000 kgf/6,000 kgf	Massa Armature	30 kg
Jangkauan Frekuensi	5-3.000 Hz	Ukuran sisipan (standar)	M10
Max./ Perpindahan terus-menerus p-p	51 mm/51 mm	Titik penyambungan beban (standar)	17
Max.kecepatan	2.0 m/s	Aksi Frekuensi-Tekan Alam	3Hz
Max.Sine/ akselerasi acak	100/60 g	Max. Dukungan beban vertikal	500 kg
Diameter Armature	440 mm	Bidang tersesat @152 mm di atas tabel	≤1mT (10 gauss)
Frekuensi Resonansi Dasar	2t500Hz ((nom.) ± 5%	Dimensi LxWxH	1, 270 mmx980 mmx1,135 mm
Moment terbalik armature yang diizinkan	500 Nm	Berat (tidak terikat)	2,500 kg

4. Fitur Kinerja dari Vibration Shaker SystemAku tidak tahu.

Kontrol getaran presisi tinggi

Sistem penggetar getaran menawarkan kontrol presisi tinggi atas parameter getaran.memastikan bahwa getaran dihasilkan pada frekuensi yang tepat yang diperlukan untuk setiap tes. Akurasi amplitudo juga sangat dapat diandalkan, dengan akurasi sekitar ± 1% dari nilai akselerasi yang ditetapkan. Tingkat presisi ini sangat penting untuk memperoleh hasil tes yang akurat dan dapat diulang.Misalnya, ketika menguji speaker audio berkinerja tinggi untuk getaran sinus,sistem vibration shaker perlu dengan tepat mereproduksi frekuensi dan amplitudo untuk secara akurat menilai kinerja speaker.

Jangkauan Dinamis yang Luas

Kemampuan untuk mencakup rentang dinamis yang luas adalah fitur penting lainnya. Sistem ini dapat menghasilkan getaran dengan amplitudo yang sangat rendah, cocok untuk pengujian produk sensitif seperti mikroelektronika,dan getaran amplitudo tinggi untuk produk yang perlu menahan kondisi yang keras, seperti peralatan konstruksi. rentang dinamis yang luas memungkinkan untuk pengujian berbagai macam produk di berbagai industri.Apakah itu sensor halus dalam perangkat medis atau komponen mesin tugas berat, sistem penggetar getaran dapat mensimulasikan tingkat getaran yang sesuai.

Konstruksi yang Kuat dan Dapat Diandalkan

Mengingat sifat pengujian getaran yang berulang dan menuntut, sistem shaker getaran dibangun dengan konstruksi yang kuat dan dapat diandalkan.Meja shaker dan komponen mekanik lainnya terbuat dari bahan yang kuat seperti baja untuk menahan kekuatan tinggi yang dihasilkan selama uji getaranKomponen listrik dan hidrolik, termasuk penguat daya dan pengontrol, dirancang untuk beroperasi terus menerus di bawah kondisi tekanan tinggi tanpa degradasi.Sistem ini juga dilengkapi dengan fitur keamanan, seperti perlindungan overload dan mekanisme hentian darurat, untuk melindungi sampel uji, operator, dan peralatan itu sendiri.Konstruksi yang kuat ini memastikan bahwa sistem getaran bisa melakukan sejumlah besar tes selama umur tanpa perawatan yang signifikan, mengurangi waktu henti dan meningkatkan efisiensi proses pengujian.

5. Aplikasi dari Vibration Shaker System di Industri yang BerbedaAku tidak tahu.

Industri Aerospace

Dalam industri aerospace, sistem shaker getaran digunakan secara luas untuk menguji komponen pesawat. Dari bagian mesin hingga sistem avionika, komponen ini harus sangat dapat diandalkan.Pengujian ledakan sinus membantu dalam mengidentifikasi frekuensi resonansi di bilah mesin, sementara pengujian getaran acak dan sinus memastikan bahwa komponen dapat menahan getaran selama penerbangan.mesin pendaratan pesawat terbang diuji dengan getaran acak untuk mensimulasikan dampak dan getaran selama pendaratanHal ini membantu dalam memastikan keamanan dan keandalan pesawat selama lepas landas dan pendaratan.

Industri Otomotif

Industri otomotif sangat mendapat manfaat dari sistem penggeter getaran. Komponen mesin, sistem suspensi, dan komponen interior diuji dengan menggunakan tes getaran yang berbeda.Pengujian getaran sinus digunakan untuk mengoptimalkan desain mount mesin, sementara pengujian getaran acak membantu memastikan bahwa komponen interior, seperti dasbor dan kursi, tidak menghasilkan getaran yang mengganggu selama mengemudi normal.sistem audio di mobil diuji dengan getaran sinus dan acak untuk memastikan bahwa ia berfungsi dengan baik dan tidak menghasilkan distorsi atau kerusakan di bawah getaran.

Industri Elektronik

Dalam industri elektronik, sistem shaker getaran digunakan untuk menguji berbagai produk, dari smartphone dan tablet hingga sistem kontrol industri.Pengujian getaran acak sangat penting untuk memastikan komponen internal perangkat ini dapat menahan getaran selama transportasi dan penggunaan normal. pengujian sinus ledakan dapat digunakan untuk mengidentifikasi masalah resonansi dalam perumahan perangkat atau komponen internal.hard drive laptop diuji dengan getaran acak untuk memastikan bahwa data yang disimpan di atasnya tetap aman bahkan ketika laptop terkena getaran.
