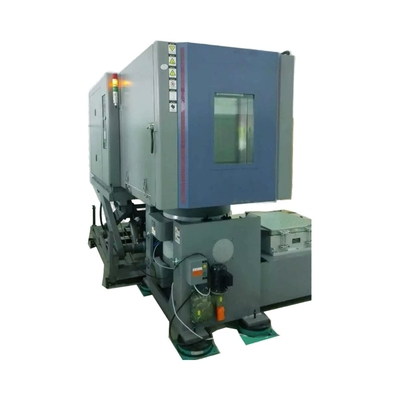

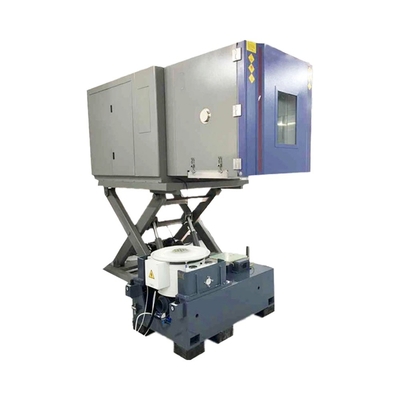

Vertikal Horizontal Humidity Vibration Test Machine Dual Axis Untuk Materi Aerospace

1Nama Produk dan Tujuan

2. Fitur produk

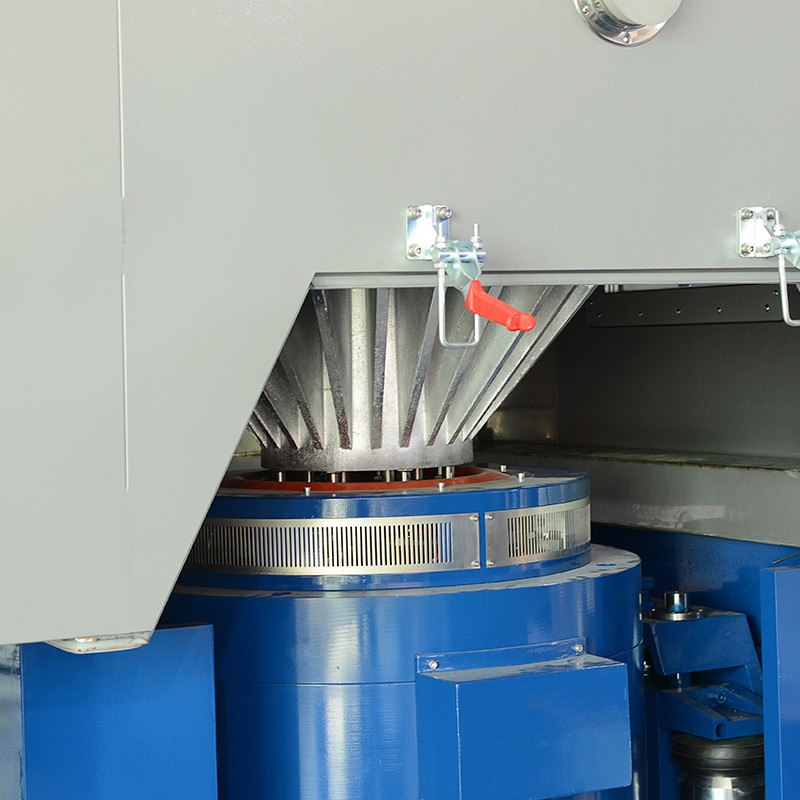

Mesin pengujian getaran

• Kemampuan getaran dua sumbu
  • Mesin uji getaran mampu menghasilkan getaran vertikal dan horisontal,memberikan simulasi yang lebih realistis dari kekuatan multi-arah yang dialami oleh bahan aerospace selama penerbanganFungsi dual-axis ini sangat penting karena komponen aerospace sering mengalami pola getaran yang kompleks, seperti yang disebabkan oleh getaran mesin, turbulensi udara,dan resonansi struktural.
  • Frekuensi getaran dapat dikontrol dengan tepat, biasanya berkisar dari 1 Hz hingga 2000 Hz. Rentang yang luas ini memungkinkan simulasi berbagai jenis getaran,dari gemuruh frekuensi rendah selama lepas landas dan pendaratan ke getaran frekuensi tinggi selama penerbangan supersonikAmplitudo getaran dapat disesuaikan, dengan kisaran 0,1 mm sampai 100 mm (pin-to-peak), memungkinkan reproduksi berbagai tingkat intensitas getaran.
• Profil getaran yang dapat disesuaikan
  • Operator memiliki fleksibilitas untuk membuat profil getaran khusus berdasarkan persyaratan pengujian tertentu.atau urutan kompleks yang meniru skenario getaran yang sebenarnya dialami oleh bahan aerospaceMisalnya, profil dapat dirancang untuk mensimulasikan getaran selama misi ruang angkasa jangka panjang, termasuk getaran selama peluncuran, manuver di orbit, dan re-entry.
• Kapasitas muatan yang tinggi
  • Mesin uji getaran dirancang untuk menangani berbagai bahan dan komponen aerospace, dari sampel kecil dan sensor hingga bagian struktural besar.biasanya mampu mendukung beberapa ratus kilogram, memastikan bahwa bahkan komponen aeroangkasa terbesar dan terberat dapat diuji dengan akurat.

Ruang pengujian suhu dan kelembaban

• Rentang Suhu dan Kelembaban yang Luas
  • Ruang uji suhu dan kelembaban yang terintegrasi dengan mesin uji getaran dapat mencapai rentang suhu yang sangat luas, biasanya dari - 100 °C hingga + 150 °C.Rentang yang luas ini sangat penting untuk mensimulasikan udara yang sangat dingin di ruang angkasa dan suhu tinggi yang dialami selama re-entry atau di sekitar mesin.Kontrol kelembaban dapat mempertahankan tingkat kelembaban relatif dari 5% sampai 95%.pengujian di bumi dan skenario penerbangan tertentu (seperti saat lepas landas dan mendarat dalam kondisi lembab) membutuhkan kemampuan untuk menguji di bawah tingkat kelembaban yang berbeda.
  • Kontrol suhu dan kelembaban sangat akurat, dengan margin kesalahan ± 0,3 °C untuk suhu dan ± 2% untuk kelembaban.Keakuratan ini memastikan bahwa kondisi pengujian sangat menyerupai kondisi lingkungan yang sebenarnya, memberikan hasil tes yang dapat diandalkan dan konsisten.
• Perubahan Suhu dan Kelembaban yang Cepat
  • Kamar ini mampu transisi suhu dan kelembaban yang cepat, yang sangat penting untuk mensimulasikan perubahan tiba-tiba di lingkungan.bahan aerospace mengalami peningkatan suhu yang cepatSistem ini dapat mencapai tingkat transisi suhu hingga 10 °C/menit dan tingkat transisi kelembaban hingga 5%/menit, memungkinkan untuk menguji bagaimana bahan merespon perubahan mendadak ini.
• Volume Uji Besar
  • Ruang uji suhu dan kelembaban menawarkan volume uji yang luas, biasanya berkisar dari 3 m3 hingga 20 m3.Volume besar ini dapat menampung beberapa sampel bahan aerospace atau bahkan lengkap sub-komponen secara bersamaan, memungkinkan pengujian yang efisien dan mengurangi kebutuhan untuk beberapa kali uji coba.Bagian dalam ruang dilengkapi dengan rak dan perlengkapan yang dapat disesuaikan untuk memfasilitasi posisi yang tepat dan pemasangan bahan yang aman selama pengujian.

Kontrol dan Pemantauan Terintegrasi

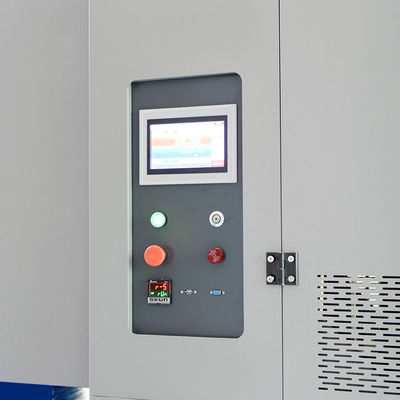

• Pengguna - antarmuka yang ramah
  • Seluruh sistem pengujian dikendalikan melalui antarmuka yang ramah pengguna yang menyederhanakan proses operasi.Antarmuka memungkinkan operator untuk dengan mudah mengatur dan menyesuaikan parameter uji untuk getaran (frekuensi, amplitudo, dan pemilihan sumbu) dan kondisi lingkungan (suhu dan kelembaban).waktu uji yang telah berlalu, dan alarm atau peringatan.
• Akuisisi dan Analisis Data yang Komprehensif
  • Dilengkapi dengan sistem pengumpulan data yang komprehensif, sistem pengujian mencatat semua data yang relevan selama pengujian, termasuk pengukuran getaran pada sumbu vertikal dan horizontal,Profil suhu dan kelembaban, dan setiap kegagalan material yang diamati atau perubahan kinerja. data dapat disimpan dalam database yang aman dan dianalisis menggunakan alat perangkat lunak canggih. sistem dapat menghasilkan laporan tes rinci,Termasuk grafik, grafik, dan analisis statistik, untuk membantu insinyur dan peneliti memahami hasil pengujian dan membuat keputusan yang tepat.
• Pemantauan dan Kontrol Jarak Jauh
  • Banyak model sistem uji gabungan ini menawarkan kemampuan pemantauan dan kontrol jarak jauh.Fitur ini memungkinkan operator untuk memantau kemajuan pengujian dan menyesuaikan parameter pengujian dari lokasi jarak jauh, seperti pusat kontrol aerospace atau fasilitas penelitian. Hal ini sangat berguna untuk operasi pengujian skala besar atau ketika akses langsung ke sistem pengujian tidak mungkin.

3. Parameter spesifik

• Parameter getaran

  Kekuatan sinus nominal	300kgf- 8000kgf.
  Jangkauan Frekuensi	DC-3000Hz
  Max. perpindahan p-p	51-100mm
  Akselerasi maksimum	100 g
  Kecepatan maksimum (m/s)	2.0
  Maks. muatan	300-5000kg

• Parameter kamar uji suhu dan kelembaban

  • Model	FC-150	FC-270	FC-456	FC-1000
    Dimensi bagian dalam ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Dimensi luar ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Bahan internal	#304 Baja tahan karat
    Bahan eksternal	Powder coated # 304 stainless steel
    Kisaran suhu	+ 150°C ~ - 70 °C
    Resolusi suhu °C	0.01
    Stabilitas suhu °C	± 0.3
    Suhu tinggi	100	100	100	100
    Waktu pemanasan (menit)	20	30	30	30
    Suhu rendah	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Waktu pendinginan (menit)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Sistem sirkulasi udara	Sistem konveksi mekanis
    Sistem pendingin	Kompresor impor, penguap sirip, kondensor gas
    Sistem pemanas	Sus304 Baja tahan karat Pemanas kecepatan tinggi
    Pengontrol	Panel sentuh
    Kebutuhan daya listrik	3 fase 380V ± 10% 50/60Hz
    Perangkat pengaman	Jendela kaca, lubang uji 50 mm, lampu indikator tindakan, pencahayaan kotak, rak antar lapisan* 2 pcs, perlindungan beban sistem sirkuit, perlindungan beban kompresor, perlindungan beban sistem kontrol,Perlindungan beban sistem pemanas, perlindungan beban overtemperature, lampu indikator kesalahan

4. Fungsi produk

• Pengujian Keandalan
  • Dengan menghadapkan bahan aerospace pada getaran vertikal dan horizontal, serta variasi suhu dan kelembaban, sistem ini membantu mengidentifikasi potensi kelemahan dan titik kegagalan.Hal ini memungkinkan untuk meningkatkan sifat material dan desain komponen untuk meningkatkan keandalan dan daya tahan, mengurangi risiko kegagalan selama fase penerbangan kritis.
• Optimasi Desain
  • Data yang dikumpulkan dari tes memberikan wawasan berharga tentang bagaimana bahan aerospace merespon kondisi yang berbeda.meningkatkan proses manufakturMisalnya, jika bahan komposit menunjukkan tanda-tanda delaminasi di bawah kondisi getaran dan suhu tertentu,Desain dapat dimodifikasi untuk meningkatkan ketahanan.
• Kontrol Kualitas
  • Sistem ini berfungsi sebagai alat penting untuk pengendalian kualitas di industri aerospace.produsen dapat memastikan bahwa mereka memenuhi standar kualitas yang diperlukanHal ini membantu mencegah kegagalan yang mahal dan memastikan keselamatan astronot dan keberhasilan misi ruang angkasa.
• Pengujian Kesesuaian
  • Banyak peraturan dan standar aerospace mengharuskan bahan dan komponen untuk diuji di bawah getaran dan kondisi lingkungan tertentu.Mesin pengujian getaran vertikal horizontal dikombinasikan dengan suhu, Humidity Test Chamber memungkinkan produsen untuk melakukan pengujian kepatuhan untuk memastikan bahwa produk mereka memenuhi persyaratan ini.

5. Produksi dan Penjaminan Mutu

• Proses Manufaktur yang ketat
  • Produksi sistem uji gabungan ini mengikuti prosedur kontrol kualitas yang ketat.dari generator getaran dan sensor suhu - kelembaban untuk elektronik kontrol dan kerangka strukturalProses perakitan dilakukan oleh teknisi yang sangat terlatih dalam lingkungan yang bersih dan terkontrol.Sistem kalibrasi dan diverifikasi pada beberapa tahap selama produksi untuk memastikan akurasi dan kinerjanya.
• Sertifikasi dan Validasi Kualitas
  • Sistem pengujian kami telah memperoleh sertifikasi kualitas yang relevan, seperti standar ISO untuk peralatan pengujian dan sertifikasi khusus kedirgantaraan.Hal ini juga telah divalidasi oleh laboratorium pengujian independen untuk memastikan bahwa ia memenuhi standar industri dan memberikan hasil tes yang akurat dan dapat diandalkanKami terus memperbarui dan meningkatkan produk kami berdasarkan kemajuan teknologi terbaru dan umpan balik pelanggan untuk mempertahankan kualitas dan kinerjanya yang tinggi.

6Bidang Aplikasi dan Kisah Sukses

• Pengujian bahan komposit
  • Sebuah perusahaan kedirgantaraan menggunakan sistem ini untuk menguji jenis material komposit baru untuk sayap pesawat.bersama dengan kondisi suhu dan kelembaban yang ekstremPengujian menunjukkan bahwa kekuatan dan daya tahan material dipengaruhi oleh kondisi kelembaban tinggi dan suhu rendah.Dengan memodifikasi formulasi resin komposit dan proses manufaktur, perusahaan dapat meningkatkan kinerja bahan, memastikan keandalan sayap pesawat.
• Pengujian komponen elektronik
  • Seorang produsen komponen elektronik aerospace menggunakan sistem ini untuk menguji kinerja papan sirkuit cetak (PCB).PCB terpapar berbagai getaran dan kondisi lingkungan untuk mensimulasikan lingkungan dalam penerbanganPengujian menunjukkan bahwa sendi pengelasan pada PCB rentan untuk gagal di bawah getaran frekuensi tinggi dan perubahan suhu yang cepat.Dengan meningkatkan proses pengelasan dan menambahkan bahan peredam getaran, produsen mampu meningkatkan keandalan PCB, mengurangi risiko kegagalan elektronik selama penerbangan.
• Pengujian Sealant dan Adhesive
  • Sebuah perusahaan yang mengkhususkan diri dalam penyegelan dan perekat ruang angkasa menggunakan sistem ini untuk menguji kinerja produknya.dan siklus kelembaban untuk mensimulasikan kondisi yang akan mereka temui dalam aplikasi aerospacePengujian mengidentifikasi bahwa beberapa sealant dan perekat kehilangan efektivitas mereka di bawah kondisi kelembaban tinggi dan getaran tinggi.Dengan merumuskan kembali produk dan meningkatkan sifat perekatannya, perusahaan mampu mengembangkan penyegelan yang lebih andal dan perekat untuk penggunaan aerospace.

7. Layanan dan Dukungan

• Konsultasi Teknis Pra-Penjualan
  • Tim ahli pengujian aerospace kami memberikan konsultasi teknis yang mendalam untuk membantu pelanggan memahami kemampuan dan kesesuaian sistem untuk kebutuhan pengujian khusus mereka.Kami menawarkan demonstrasi dan sesi pelatihan untuk membiasakan pelanggan dengan operasi dan fungsi sistem sebelum pembelianKami juga membantu dalam memilih parameter tes yang tepat dan aksesori berdasarkan bahan aerospace yang akan diuji.
• Layanan purna jual dan pemeliharaan
  • Kami menawarkan layanan purna jual yang komprehensif, termasuk instalasi di tempat dan komisi. tim teknisi berpengalaman kami tersedia untuk pemeliharaan reguler, kalibrasi,dan perbaikan daruratKami menyediakan suku cadang asli dan peningkatan tepat waktu untuk memastikan kinerja jangka panjang dan keandalan sistem pengujian.Kami juga menawarkan kontrak layanan yang mencakup pemeliharaan pencegahan dan dukungan teknis prioritas.
• Pelatihan dan Dukungan Teknis
  • Kami melakukan program pelatihan untuk pengguna baru untuk memastikan mereka dapat secara efektif mengoperasikan sistem pengujian dan menafsirkan hasil pengujian. tim dukungan teknis kami tersedia 24/7 untuk menjawab pertanyaan,memberikan bantuan pemecahan masalah, dan menawarkan panduan tentang pengoptimalan metode uji.Kami juga menyediakan pembaruan perangkat lunak dan dukungan untuk sistem akuisisi dan analisis data untuk menjaga sistem tetap up - to date dengan fitur dan teknologi terbaru.
